PRINCIPIOS GENERALES DE LA TOPOGRAFÍA

¿Que es Topografia?

Para empezar necesitamos saber el significado de la palabra topografía: etimológicamente topografía significa: topos que viene del griego τοπός = lugar y grafía viene de γραφία = descripción, escritura o dibujar, por lo que un levantamiento topográfico significa pues realizar una  escritura o descripción (gráfica) de un lugar específico.

La topografía es la ciencia encargada de describir físicamente la superficie de la tierra, describiendo sus accidentes y características. Además establece los métodos y procedimientos para llevar a cabo estas descripciones.

Generalmente se llama Topografía cuando se describe un área generalmente pequeña, digamos hasta una ciudad o un país; cuando describe áreas mayores, como un continente o todo el mundo, se le llama Geodesia.

La descripción topográfica utiliza una representación con tres ejes: los ejes de planimetría (X y Y) con los que describe un terreno a lo largo y a lo ancho, y un eje de altimetría (Z) con el que describe las alturas Geodesia.

Los mapas topográficos utilizan el sistema de representación de planos acotados, mostrando la elevación del terreno utilizando líneas que conectan los puntos con la misma cota respecto de un plano de referencia, denominadas curvas de nivel, en cuyo caso se dice que el mapa es hipsográfico. Dicho plano de referencia puede ser o no el nivel del mar, pero en caso de serlo se hablará de altitudes en lugar de cotas.

¿Que explica la Topografía?

Explica los procedimientos y operaciones del trabajo de campo, los métodos de cálculo o procesamiento de datos y la representación del terreno en un plano o dibujo topográfico a escala.

La actividad topográfica posee una doble dimensión: es necesario visitar el lugar en cuestión para analizarlo con los instrumentos apropiados, mientras que en una etapa siguiente se requiere del traslado de los datos recogidos a un gabinete o laboratorio para su interpretación y el desarrollo de mapas.

se conoce como estación total al dispositivo que se necesita y utiliza en la medición de trayectos o distancias y ángulos tanto horizontales como verticales. Al conocer las coordenadas del sitio en el cual se instaló la estación, se puede establecer las coordenadas son procesadas, el topógrafo puede comenzar a representar de forma gráfica los detalles de la superficie.

La Importancia De la Topografía.

La topografía es fundamental en la medición y representación del mundo, sobre todo para quienes requieren de una descripción detallada de ciertos sectores del mismo, como navegantes, ingenieros, constructores, arquitectos, ingenieros de telecomunicaciones.

Por esa razon los topografos suelen estar involucrados en las etapas iniciales de prácticamente todos los proyectos de construcción. los levantamientos topográficos son clave en la planificación y adecuación de las ideas en abstracto al espacio físico tangible en donde habrán de concretarse.

¿Que es un levantamiento topográfico?

Digamos que el levantamiento topográfico es la primera fase del estudio técnico y descriptivo de un terreno. Se trata de examinar la superficie cuidadosamente teniendo en cuenta las características físicas, geográficas y geológicas del terreno, pero también las alteraciones existentes en el terreno y que se deban a la intervención del hombre (construcción de taludes, excavaciones, canteras.)

En realidad, un levantamiento topográfico consiste en un acopio de datos para poder realizar con posterioridad, a un plano que refleje el mayor detalle y exactitud posible del terreno en cuestión. Además de ser vital para la elaboración del plano del terreno, el levantamiento topográfico es una herramienta muy importante durante los trabajos de edificación porque con ellos se van poniendo las marcas en el terreno que sirven como guía la construcción.

Por eso, si vas a realizar cualquier tipo de obra en un terreno, es fundamental que cuentes con un buen levantamiento topográfico. No solo necesitarás un levantamiento topográfico para en el caso de edificaciones, los levantamientos topográficos también son necesarios para marcar los lindes de las parcelas, o señalar los puntos de amojonamiento, por ejemplo.

Tipos de levantamientos.

La principal misión en un levantamiento topográfico es, como hemos dicho, llevar a cabo una representación gráfica de un terreno lo más fielmente posible. Para ello, hay que establecer cuáles son las posiciones relativas de varios puntos tanto en el plano horizontal, es decir, lo que se conoce como planimetría, por un lado y por otro determinar la altura entre varios puntos tomando como referencia el plano horizontal, la nivelación directa.

Levantamiento Topográficos

1. Trabajo de campo
2. Trabajo de oficina

Trabajo de campo sus fases:

• Comprobación y corrección del instrumento y reparación cuidado de todo el equipo de campo.
• Reconocimiento del terreno y localización o colocación de estacas u otras señales más o menos permanentes que han de servir de apoyo al trabajo.
• Determinación planimetría de objetos, puntos por medio de observaciones angulares y distancias.
• Determinación altimetria (Nivelacion) de objetos y puntos mediante ángulos y la utilización de los métodos de nivelación.
• El registro de todas las observaciones hechas en el campo que se llevarán en una libreta de campo con sus respectivos croquis.

Lo que contiene la libreta:

• Datos de campo

El registro de los datos de campo es una de las operaciones tan importantes como el manejo de los instrumentos.

Los datos deben de ser de fácil interpretación para cualquiera que entienda el trabajo topográfico lo realice.

Existen 2 tipos de libretas:

1. Planimetría (Field Book)
2. Altimetría (Level Book)

• Lo que se coloca en la Libreta.

Fecha, Estado de tiempo, Lugar y Ubicación del levantamiento, Finalidad del levantamiento, nombre del propietario, datos numérico, notas aclaratorias.

Ejemplo:

Trabajo de Oficina

• Ordenamiento de datos y comprobaciones de libretas de campo.
• Cálculo de la poligonal de apoyo; lados y ángulos internos.
• Cálculo de coordenadas Topográficas.
• Cálculos de las cotas taquimétricas.
• Dibujo de planos.

Según sea el terreno donde se realice el levantamiento topográfico se pueden distinguir:

• Levantamientos topográficos urbanos.
• Levantamientos topográficos catastrales.
• Levantamientos topográficos de construcción.
• Levantamientos topográficos hidrográficos.
• Levantamientos topográficos Forestales.
• Entre otros.

Instrumentación utilizada en los levantamientos topográficos.

La instrumentación necesaria para realizar levantamientos topográficos consta de equipos que miden ángulos, desniveles, distancias y Coordenadas.

Existen instrumentos óptico-mecánicos como las brújulas taquimétricas, los teodolitos y los taquímetros.

Con el avance de la tecnología y la introducción del GPS ha surgido un instrumento electro-óptico con el que se pueden llevar a cabo los distintos tipos de medidas que antes necesitaban equipos diferentes. Se trata de las estaciones totales. Las estaciones totales son el resultado de incorporar un distanciómetro (medidor de distancias) a un teodolito electrónico. Con la estación total se puede calcular a tiempo real distancias, elevaciones o desniveles de distintos puntos.

Además, de la estación total, los receptores con GPS también se han convertido en un instrumento de gran utilidad en los trabajos relacionados con el levantamiento topográfico. Son especialmente útiles para determinar de manera precisa y exacta las coordenadas de los terrenos reduciendo al mínimo los márgenes de error.

Conceptos usados en la Topografía

• Altura: distancia vertical de un punto a un plano horizontal de referencia.
• Altura del Instrumento: altura del centro del eje de cualquier instrumento topográfico sobre el punto que está observado.
• Azimut: ángulo que forma una linea con la dirección norte-sur, medida de 0° a 360° en el sentido de las manecillas del reloj.

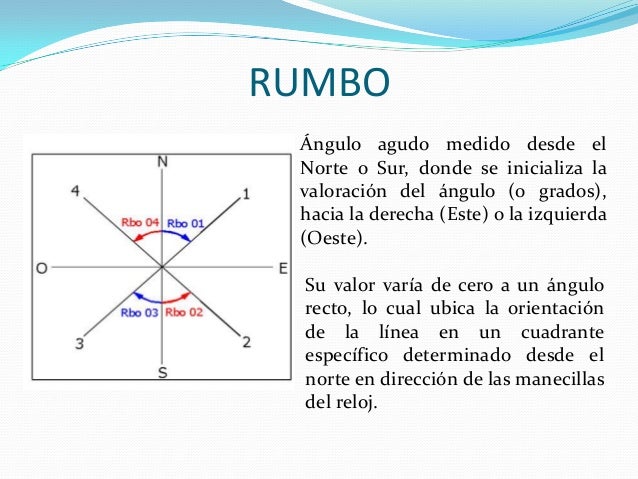

• Rumbo: es un ángulo agudo medido desde el norte o sur y su máximo valor es de 90°.
• Plano: representación gráfica de una superficie y en la virtud de unos procedimientos técnicos.
• Escala: relación que existe entre la medida de un segmento sobre el papel y la medida de su homólogo en la realidad.

• Coordenadas: cada una de las magnitudes que determinan la posición de un punto en un sistema de referencia.
• Croquis: representación del terreno con métodos simples y a escala aproximada.
• Desnivel: diferencia de cota entre dos puntos del terreno.
• Pendiente: inclinación del terreno con respecto al plano horizontal.
• Curvas de nivel: son las líneas que unen puntos de igual cota o altitud
• Altura, Cota o Elevación: es la distancia vertical de un punto a una superficie de nivel, arbitrariamente elegida que se toma como referencia.
• Estación: es todo punto de referencia que sirve para señalar o estación donde se centra el aparato (teodolito) o como referencia a partir de otra estación.

BIBLIOGRAFÍA:

Carlos Vinta  5 de jun. de 2017 (slideshare) Recuperado de procedimientos-de-elaboración-de-trabajos-topográficos

Autor:.........(Certicalia) Recuperado de Que-es-el-levantamiento-topográfico

Autot:.........(Concepto.de) Recuperado de concepto.de topografia

Apuntes tomados de la clase por el Ing. Raul Bermudez.
